Swing beam hidrolik
Pisau bergerak mengikuti mekanisme swing beam. Dokumen detail mencantumkan konfigurasi kontrol, penekan plat, ball screw dan sistem hidrolik.
SLT / SHEARINGPILIHAN MESIN
Foto referensi dari materi SLT. Kecocokan foto dengan model masih perlu dikonfirmasi.
Metal Shearing Machine
Mesin Shearing Plat
Mesin potong plat untuk membuat potongan lurus sebelum proses pembentukan atau perakitan. Kapasitas pemotongan, panjang pisau, dan pengaturan celah pisau harus sesuai dengan material yang dikerjakan.
Deskripsi dalam peninjauan SLT.
Minta PenawaranDiskusikan kebutuhan dan konfigurasi via WhatsApp.
DESKRIPSI MESIN
Mesin Shearing Plat
Materi SLT mencakup dua susunan mesin potong lurus: swing beam hidrolik dan guillotine. Tentukan konfigurasi dari material, panjang lembaran, kebutuhan kualitas tepi dan proses berikutnya.
Fitur dan konfigurasi
Guillotine
Pemegang pisau bergerak secara linear. Seri QC11K pada brosur menggunakan susunan ini; sudut potong dan kapasitas harus mengikuti data model yang dipilih.
Aplikasi untuk didiskusikan
- Persiapan blank untuk proses bending
- Pemotongan lembaran menjadi strip
- Pemotongan lurus plat untuk fabrikasi
FOTO & DETAIL MESIN
Lihat mesin lebih dekat.
Foto dari dokumen mesin SLT, dikelompokkan sesuai jenis mesin dan komponen yang ditampilkan.

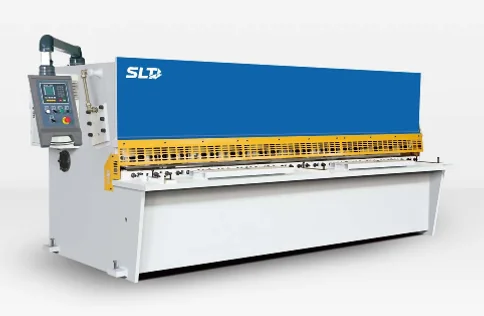

Konfigurasi swing beam
Foto mesin swing beam pada dokumen detail.

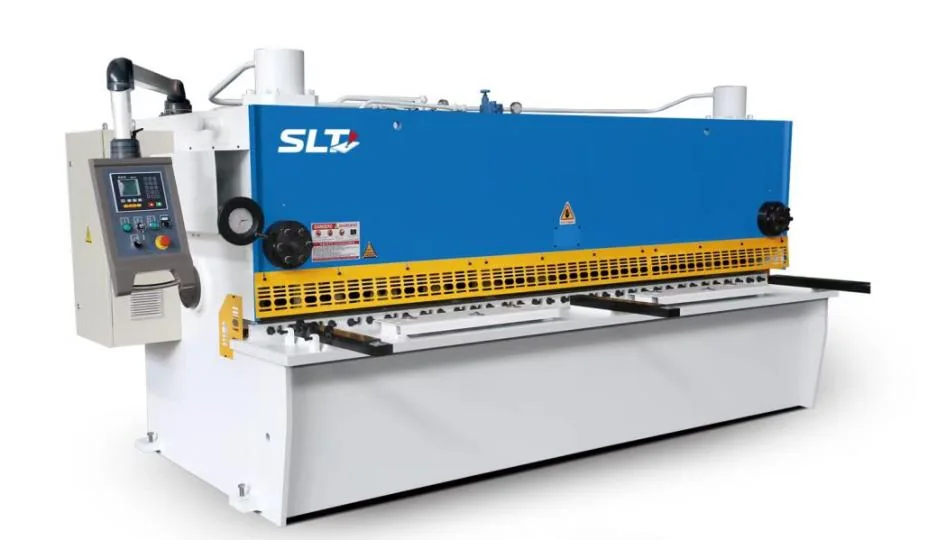

Konfigurasi guillotine
Foto mesin guillotine pada dokumen detail.

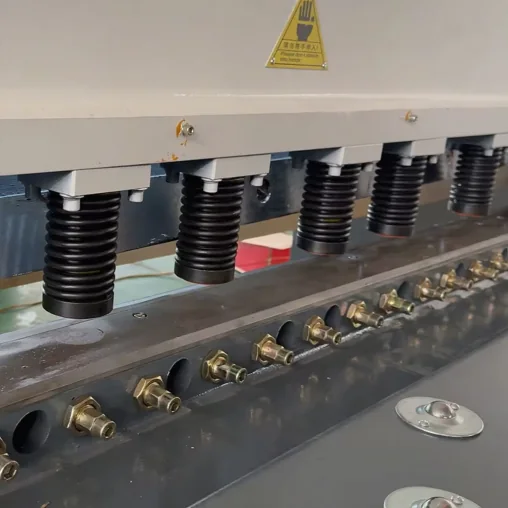

Penekan plat
Penekan menjaga posisi bahan saat proses pemotongan.

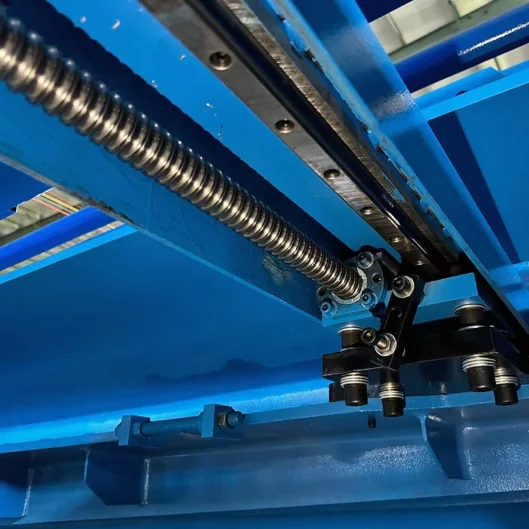

Ball screw
Komponen ball screw yang ditampilkan untuk konfigurasi guillotine.
Foto komponen menunjukkan konfigurasi dalam materi SLT. Merek, tipe kontrol, dan perlengkapan yang termasuk harus dicantumkan pada penawaran model yang Anda pilih.
PARAMETER MESIN
Spesifikasi teknis.
Data berikut diambil dari materi SLT. Perhatikan contoh model, dasar material dan catatan konfigurasi saat membandingkan.
- Contoh guillotine yang dicocokkan
- 8×2500
- Jumlah langkah pada contoh model
- 10–16 langkah/menit
- Tinggi meja pada contoh model
- 745 mm
- Motor pada contoh model
- 11 kW
Model swing beam
Geser tabel untuk melihat semua kolom.
| Model | Tebal nominal katalog (mm) | Panjang potong (mm) |
|---|---|---|
| 4×2500 | 4 | 2500 |
| 4×3200 | 4 | 3200 |
| 4×4000 | 4 | 4000 |
| 6×2500 | 6 | 2500 |
| 6×3200 | 6 | 3200 |
| 6×4000 | 6 | 4000 |
| 6×5000 | 6 | 5000 |
| 6×6000 | 6 | 6000 |
| 8×2500 | 8 | 2500 |
| 8×3200 | 8 | 3200 |
| 8×4000 | 8 | 4000 |
Model guillotine
Geser tabel untuk melihat semua kolom.
| Model | Tebal nominal katalog (mm) | Panjang potong (mm) |
|---|---|---|
| 6×2500 | 6 | 2500 |
| 6×3200 | 6 | 3200 |
| 6×4000 | 6 | 4000 |
| 8×2500 | 8 | 2500 |
| 8×3200 | 8 | 3200 |
| 8×4000 | 8 | 4000 |
| 10×2500 | 10 | 2500 |
| 10×3200 | 10 | 3200 |
| 10×4000 | 10 | 4000 |
| 12×2500 | 12 | 2500 |
| 12×3200 | 12 | 3200 |
| 12×4000 | 12 | 4000 |
| 16×2500 | 16 | 2500 |
| 16×3200 | 16 | 3200 |
| 16×4000 | 16 | 4000 |
| 20×2500 | 20 | 2500 |
| 20×3200 | 20 | 3200 |
| 20×4000 | 20 | 4000 |
Materi produk SLT, diterima 14 September 2026.
Tooling dan perlengkapan
Pisau pengganti dipilih berdasarkan model mesin, panjang segmen, tebal pisau, posisi lubang dan material yang dipotong. Materi SLT memuat beberapa bentuk pisau; kesesuaian harus diperiksa dari gambar dan ukuran pisau lama.

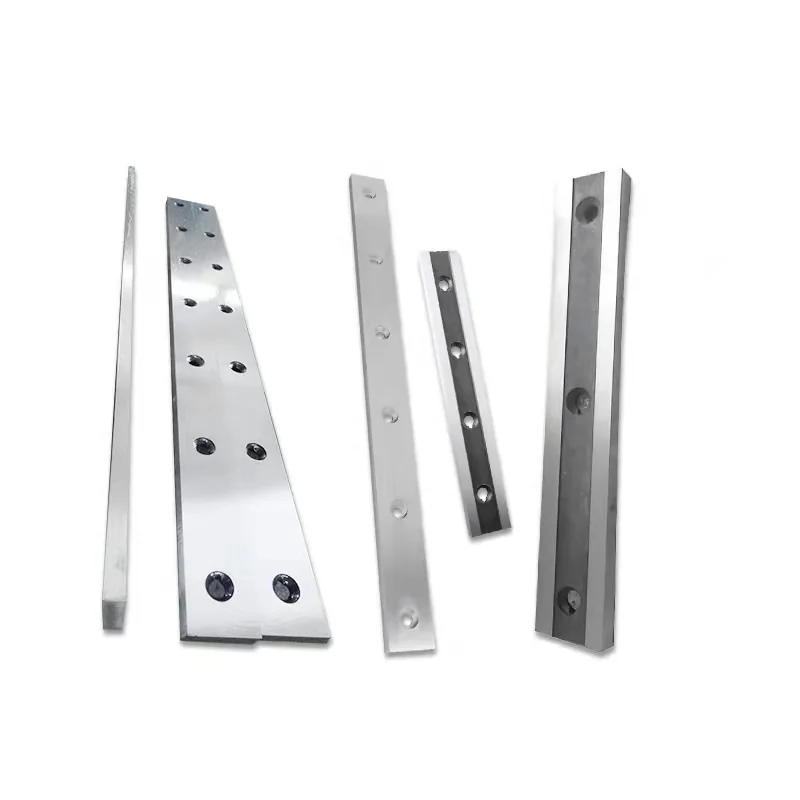

Pilihan pisau shearing
Contoh bentuk pisau pada materi tooling SLT.
SEBELUM MEMILIH MODEL
Cocokkan dengan pekerjaan Anda.
- 01Jenis material dan ketebalan maksimum pekerjaan
- 02Panjang potong dan kebutuhan backgauge
- 03Pengaturan pisau dan penanganan hasil potongan
