Ruang dies dan langkah
Cocokkan tinggi dies tertutup, jarak meja dan langkah dengan tooling. Nilai tonase saja tidak cukup untuk memastikan suatu proses dapat dijalankan.
SLT / PRESSPILIHAN MESIN
Foto referensi dari materi SLT. Kecocokan foto dengan model masih perlu dikonfirmasi.
Pneumatic Punch Press
Mesin Punch Press Pneumatik
Mesin press untuk pekerjaan punching, blanking, dan pembentukan plat dengan dies. Konfigurasi penggerak dan komponen pneumatik perlu dikonfirmasi sesuai model dan siklus produksi Anda.
Deskripsi dalam peninjauan SLT.
Minta PenawaranDiskusikan kebutuhan dan konfigurasi via WhatsApp.
DESKRIPSI MESIN
Mesin Punch Press Pneumatik
Press mekanik dengan kopling dan rem pneumatik untuk pekerjaan punching, forming dan stamping. Sistem udara digunakan pada fungsi kontrol/kopling; kebutuhan motor dan suplai udara harus mengikuti model.
Fitur dan konfigurasi
Pengoperasian dan pengamanan
Bahas feeding, dua-tangan, pelindung area dies dan emergency stop bersama konfigurasi mesin. Perlengkapan pengamanan harus tercantum pada penawaran.
Aplikasi untuk didiskusikan
- Komponen stamping untuk manufaktur
- Lubang dan bentuk potongan menggunakan dies
- Produksi komponen hardware berulang
FOTO & DETAIL MESIN
Lihat mesin lebih dekat.
Foto dari dokumen mesin SLT, dikelompokkan sesuai jenis mesin dan komponen yang ditampilkan.

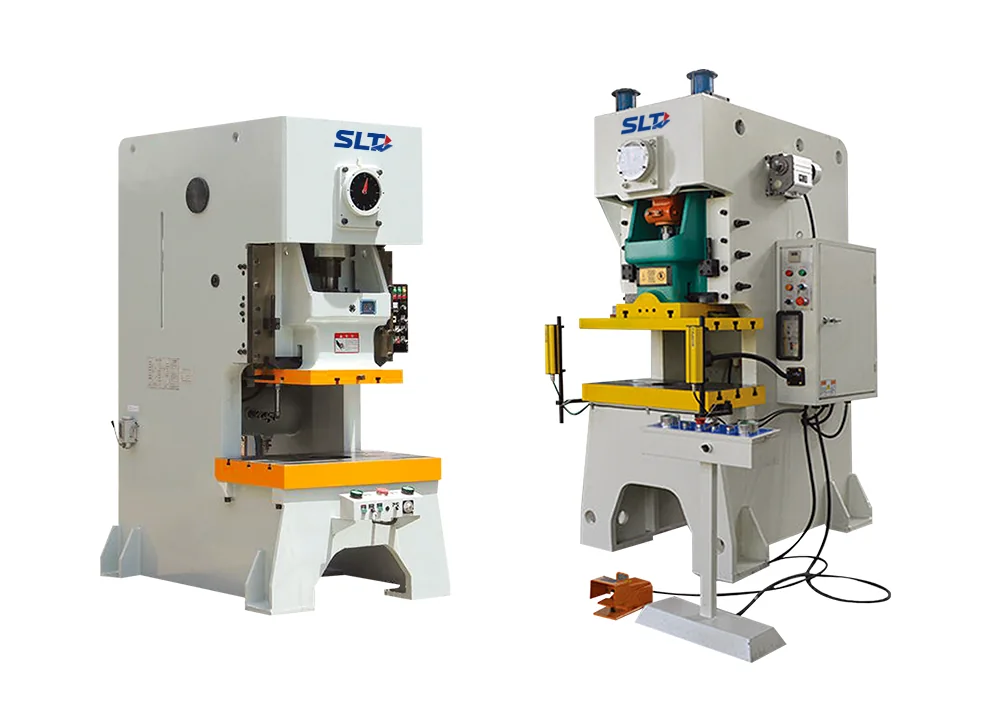

Konfigurasi press JH21
Foto seri mesin dari dokumen SLT; foto close-up tambahan belum disertakan.
Foto komponen menunjukkan konfigurasi dalam materi SLT. Merek, tipe kontrol, dan perlengkapan yang termasuk harus dicantumkan pada penawaran model yang Anda pilih.
PARAMETER MESIN
Spesifikasi teknis.
Data berikut diambil dari materi SLT. Perhatikan contoh model, dasar material dan catatan konfigurasi saat membandingkan.
- Contoh model
- JH21-80T
- Kedalaman throat pada contoh
- 310 mm
Model dalam dokumen SLT
Geser tabel untuk melihat semua kolom.
| Model | Langkah (mm) | Tinggi dies maksimum (mm) | Penyetelan tinggi dies (mm) | Motor (kW) |
|---|---|---|---|---|
| JH21-25T | 80 | 250 | 50 | 3 |
| JH21-45T | 120 | 270 | 60 | 5.5 |
| JH21-60T | 140 | 300 | 70 | 5.5 |
| JH21-80T | 160 | 320 | 80 | 7.5 |
| JH21-125T | 180 | 350 | 90 | 11 |
| JH21-160T | 200 | 400 | 100 | 15 |
| JH21-200T | 250 | 450 | 110 | 18.5 |
Materi produk SLT, diterima 14 September 2026.
SEBELUM MEMILIH MODEL
Cocokkan dengan pekerjaan Anda.
- 01Gambar komponen, material, dan tonase proses
- 02Ukuran dies, stroke, dan shut height
- 03Konfigurasi penggerak, suplai udara, dan pengamanan operator
