Kontrol dan sinkronisasi
Torsion bar menyelaraskan gerakan silinder. Controller NC pada foto menunjukkan konfigurasi katalog, bukan penetapan merek untuk seluruh model.
SLT / BENDINGPILIHAN MESIN
Foto referensi dari materi SLT. Kecocokan foto dengan model masih perlu dikonfirmasi.
Hydraulic Press Brake
Mesin Bending Hidrolik
Mesin tekuk plat dengan sistem hidrolik untuk membentuk sudut menggunakan pasangan punch dan die. Pemilihan kapasitas dan tooling mengikuti material, panjang tekukan, serta bentuk komponen yang dibutuhkan.
Deskripsi dalam peninjauan SLT.
Minta PenawaranDiskusikan kebutuhan dan konfigurasi via WhatsApp.
DESKRIPSI MESIN
Mesin Bending Hidrolik
Press brake hidrolik NC dengan torsion bar untuk menyinkronkan gerak kedua silinder. Pilihan untuk pekerjaan tekuk plat yang memerlukan pengaturan posisi dan tooling sesuai gambar komponen.
Fitur dan konfigurasi
Tooling mengikuti pekerjaan
Pemilihan punch, bukaan V, radius dan sistem penjepit mengikuti material serta bentuk tekukan. Panjang tooling dan clearance harus diperiksa bersama gambar kerja.
Aplikasi untuk didiskusikan
- Bracket dan dudukan berbahan plat
- Panel kabinet dan box logam
- Pekerjaan tekuk umum di workshop
FOTO & DETAIL MESIN
Lihat mesin lebih dekat.
Foto dari dokumen mesin SLT, dikelompokkan sesuai jenis mesin dan komponen yang ditampilkan.

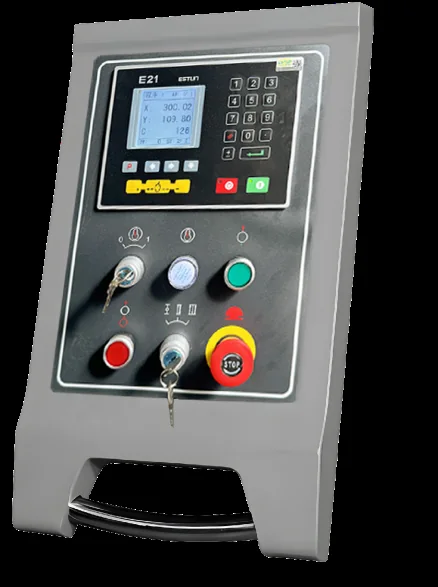

Kontrol NC

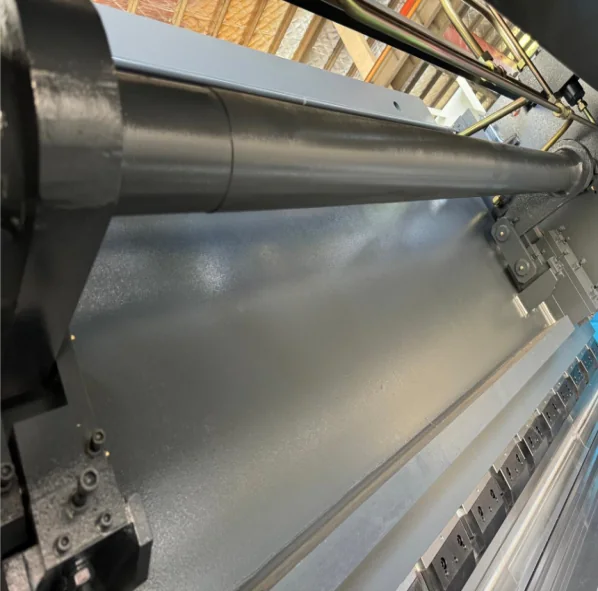

Sinkronisasi torsion bar

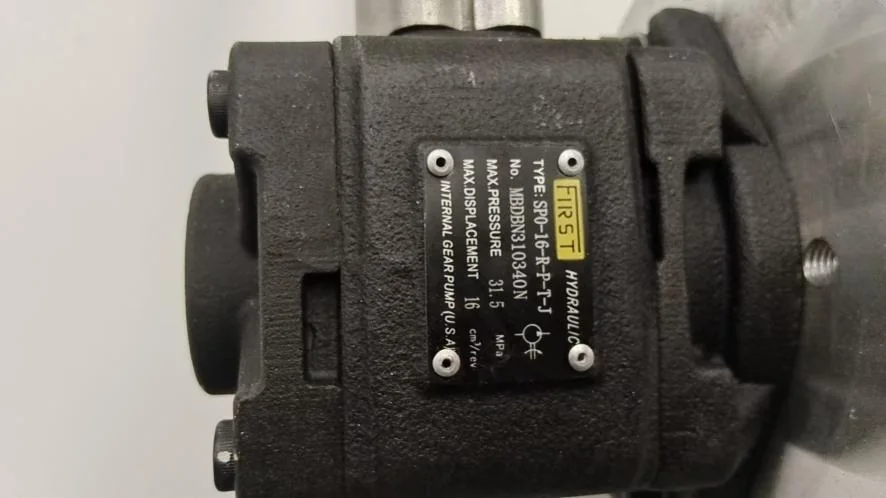

Pompa hidrolik

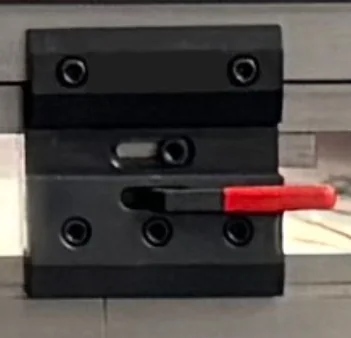

Penjepit cepat tooling
Foto komponen menunjukkan konfigurasi dalam materi SLT. Merek, tipe kontrol, dan perlengkapan yang termasuk harus dicantumkan pada penawaran model yang Anda pilih.
PARAMETER MESIN
Spesifikasi teknis.
Data berikut diambil dari materi SLT. Perhatikan contoh model, dasar material dan catatan konfigurasi saat membandingkan.
- Contoh model yang dicocokkan
- 100T/3200
- Jarak kolom
- 2600 mm
- Motor utama
- 7.5 kW
Pilihan model dalam dokumen detail
Geser tabel untuk melihat semua kolom.
| Model | Gaya nominal (kN) | Panjang meja (mm) |
|---|---|---|
| 30T/1200 | 300 | 1200 |
| 40T/1600 | 400 | 1600 |
| 63T/2500 | 630 | 2500 |
| 80T/2500 | 800 | 2500 |
| 100T/3200 | 1000 | 3200 |
| 100T/4000 | 1000 | 4000 |
| 125T/2500 | 1250 | 2500 |
| 125T/3200 | 1250 | 3200 |
| 125T/4000 | 1250 | 4000 |
| 160T/3200 | 1600 | 3200 |
| 160T/4000 | 1600 | 4000 |
| 200T/3200 | 2000 | 3200 |
| 200T/4000 | 2000 | 4000 |
| 250T/3200 | 2500 | 3200 |
| 250T/4000 | 2500 | 4000 |
| 300T/3200 | 3000 | 3200 |
| 300T/4000 | 3000 | 4000 |
| 300T/6000 | 3000 | 6000 |
| 400T/4000 | 4000 | 4000 |
| 400T/5000 | 4000 | 5000 |
| 400T/6000 | 4000 | 6000 |
Materi produk SLT, diterima 14 September 2026.
Tooling dan perlengkapan
Materi tooling mencakup punch, lower die dan pilihan panjang standar 835, 800 serta 550 mm. Kesesuaian tang, penjepit, segmentasi dan panjang efektif perlu dicocokkan ke model mesin.
Punch / tooling atas
Contoh bentuk punch; radius dan sudut dipilih sesuai pekerjaan.
Die bawah multi-V
Contoh pilihan bukaan V dari dokumen tooling.
SEBELUM MEMILIH MODEL
Cocokkan dengan pekerjaan Anda.
- 01Panjang kerja dan tonase yang dibutuhkan
- 02Material, ketebalan, dan radius tekukan
- 03Tooling, pengaturan backgauge, dan kebutuhan operator
